Spanning Tree란?
spanning tree = 신장 트리 = 스패닝 트리
MST에 대해 알기 위해서는 먼저 Spanning Tree에 대해 알아야 합니다.
spanning tree란 그래프 내의 모든 정점을 포함하는 트리로 그래프의 최소 연결 부분 그래프입니다.
즉 다음의 2가지 조건을 모두 만족하는 그래프가 spanning tree입니다.
- n개의 정점 + (n - 1)개의 간선으로 연결된 그래프 → 필연적 트리 형태
- 모든 정점이 연결되어 있지만 사이클이 존재하지 않는 그래프

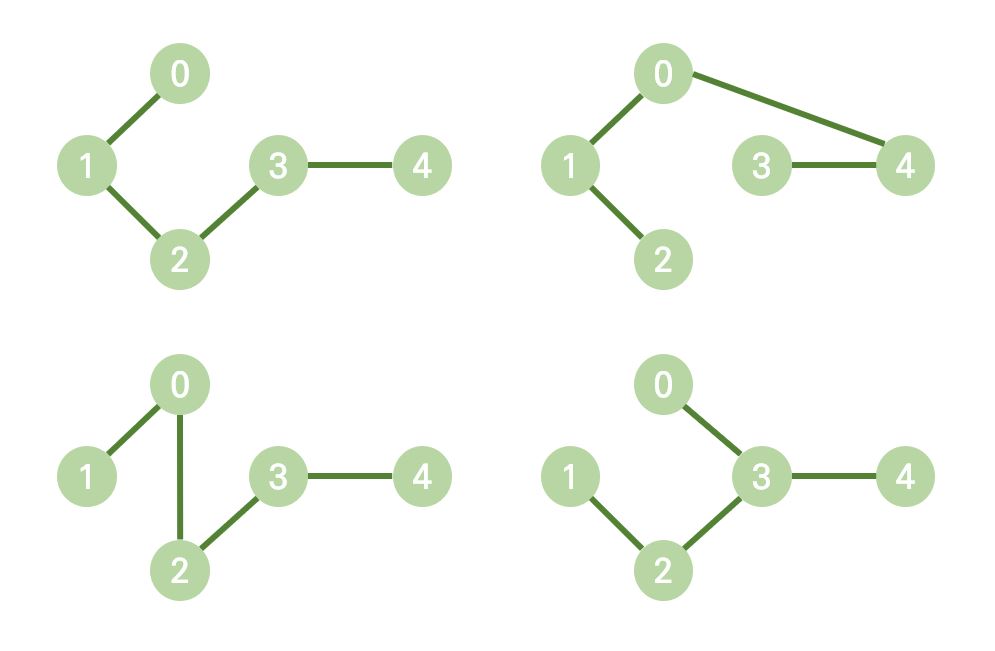

다음 그래프와 같이 5개의 정점을 4개의 간선으로 모든 연결된 형태가 spanning tree입니다.
MST 란?
MST = Minimum Spanning Tree = 최소 신장 트리

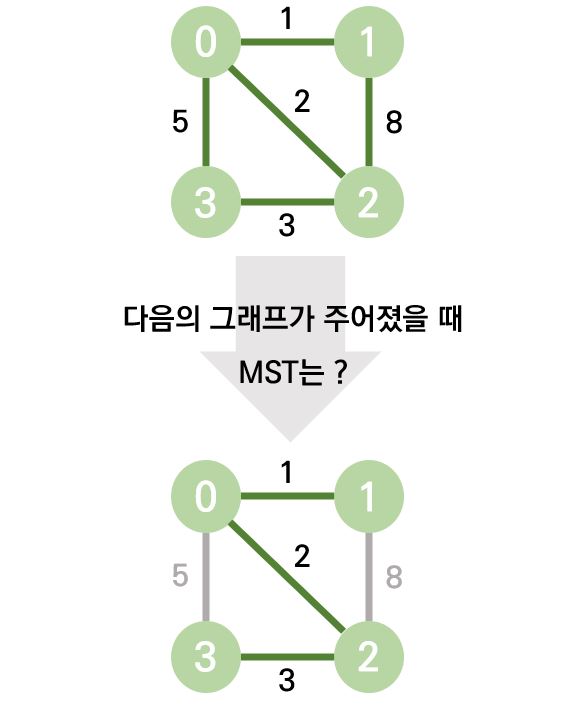

MST란 Spanning Tree 중 사용된 간선들의 가중치 합이 최소인 트리를 의미합니다.
즉 spanning tree의 조건에 하나가 더 추가된 3가지의 조건을 모두 만족하면 MST입니다.
- n개의 정점 + (n - 1)개의 간선으로 연결된 그래프 (spanning tree 조건)
- 모든 정점이 연결되어 있지만 사이클이 존재하지 않는 그래프 (spanning tree 조건)
- 간선 가중치의 합이 최소인 그래프
Kruskal MST 알고리즘
Kruskal MST 알고리즘이란?
탐욕적인 방법(greedy method) 을 이용하여 가중치를 간선에 할당한 그래프의 모든 정점을 최소 비용으로 연결하는 최적 해답을 구하는 알고리즘입니다.
- 간선 선택을 기반으로 하는 알고리즘
- 이전 단계에 만들어진 신장 트리와 상관없이 무조건 최소 간선만 선택하는 방법
Kruskal MST 동작 과정
- 그래프 간선들 가중치의 오름차순으로 정렬한다.
- 정렬된 간선 리스트에서 순서대로 사이클을 형성하지 않는 간선 선택한다.
- 가장 낮은 가중치 선택한다.
- 사이클 형성하는 간선인지를 체크하여 사이클을 형성하지 않는 경우에 해당 간선을 MST 집합에 추가한다.
- 2번의 과정을 반복하며 선택된 간선의 개수가 (정점의 개수 - 1) 개가 되었을 때 종료한다.
필요한 변수 설명
p: 정점의 부모 노드를 저장하는 리스트 ★정점이 어느 정점과 연결되어 있는지 확인 가능한 리스트이다.
p의 초기 설정은 다음과 같다. (n = 4일 때 가정)
p = [0, 1, 2, 3]
각 인덱스(정점)마다 자기 자신의 정점과 연결된 것으로 기본 설정을 한다.
ex) 초기 설정에서 만약 0번 정점이 1번 정점과 연결되었을 경우 p는 다음과 같다.
p = [0, 0, 2, 3]
1번 정점의 부모노드를 0번 정점으로 저장하여 연결됨을 보인다.
mst: mst에 확정이 된 두 정점을 저장하는 리스트- 즉 mst에 해당하는 간선인 경우 해당 간선의 두 정점을 저장한다.
그림으로 이해하기!
Kruskal MST 코드 (python)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
def find(u): # u의 최상위 부모 노드를 반환하는 함수
if u != p[u]: # u의 최상위 부모 노드가 아니기에 다시 find 함수 호출
p[u] = find(p[u])
return p[u] # 최상위 부모 노드를 찾아 반환!
def union(u, v): # u, v를 간선을 연결하는 함수
# u와 v의 최상위 부모 노드를 찾아 포함시키기 위해 부모 노드를 갱신한다.
root1 = find(u)
root2 = find(v)
p[root2] = root1
# graph : 연결된 정점 번호(graph[i][0], graph[i][1]), 두 정점을 연결하는 가중치(graph[i][2])의 정보를 갖는다.
graph = [
(0, 1, 13), (0, 2, 5), (1, 3, 9), (2, 3, 15),
(2, 4, 3), (3, 4, 1), (3, 5, 7), (4, 5, 2)
]
graph.sort(key = lambda x: x[2]) # 가중치 오름차순으로 정렬한다.
mst = [] # mst에 포함되는 간선의 정보를 저장할 리스트
n = 6 # 정점의 개수
p = [i for i in range(n)] # 부모 노드를 저장하는 리스트
tree_edges = 0 # 간선 개수
mst_cost = 0 # mst 최소 가중치 합
while True:
if tree_edges == n - 1: # mst 조건(종료 조건)
break
u, v, wt = graph.pop(0)
if find(u) != find(v): # 서로 다른 집합에 속해 있으면(사이클이 없는 경우로 연결 가능!)
union(u, v) # 간선을 연결해준다.
mst.append((u, v)) # mst 리스트에 추가한다.
mst_cost += wt # 가중치를 더해준다.
tree_edges += 1 # 간선이 하나 추가되었기에 해당 변수에 더해준다.
print(mst) # [(3, 4), (4, 5), (2, 4), (0, 2), (1, 3)]
print(mst_cost) # 20
Prim MST 알고리즘
추후 추가될 예정입니다!
Kruskal vs Prim 알고리즘 비교
정점의 개수 n, 간선의 개수 e 인 경우
시간 복잡도
- Kruskal 알고리즘 : O(eloge)
- 간선 e개를 퀵 정렬과 같은 효율적인 알고리즘으로 정렬한다면
- Prim 알고리즘 : O(n ^ 2)
- 반복문이 정점의 수 n만큼 반복하고 내부 반복문이 n 번 반복되기에
특징 비교
- Kruskal : 간선 위주 알고리즘
- Prim : 정점 위주 알고리즘
문제풀때 어떤 알고리즘이 적합할까?
- 그래프 내에 적은 숫자의 간선만을 가지는 희소 그래프(Sparse Graph)의 경우에 Kruskal 알고리즘이 적합하다.
- 그래프에 간선이 많이 존재하는 밀집 그래프(Dense Graph)의 경우에는 Prim 알고리즘이 적합하다.
###
